فولاد فنر یکی از مهمترین فولادهای آلیاژی در صنایع مختلف است که به دلیل قابلیت تحمل تنشهای مکرر، تغییر شکل الاستیک و مقاومت بالا در برابر خستگی، در ساخت انواع فنرهای صنعتی، قطعات خودرو، تجهیزات کشاورزی، ماشینآلات و صنایع نفت و گاز کاربرد گستردهای دارد. با این حال، این ویژگیها تنها به ترکیب شیمیایی فولاد وابسته نیستند؛ بلکه بخش قابل توجهی از عملکرد نهایی آن به عملیات حرارتی فولاد فنر مربوط میشود. انتخاب صحیح نوع عملیات حرارتی، دمای فرآیند و نرخ سرد شدن، تأثیر مستقیمی بر استحکام، سختی، انعطافپذیری و طول عمر این فولاد دارد.
ما در بنیاد فولاد انواع فولادهای فنری را از برندهای معتبر داخلی و خارجی عرضه میکنیم و همواره تلاش داریم علاوه بر تأمین محصولات باکیفیت، اطلاعات فنی و کاربردی مورد نیاز مهندسان، تولیدکنندگان و خریداران را نیز ارائه دهیم. در این مقاله با مفهوم عملیات حرارتی فولاد فنر، اهمیت آن، مراحل انجام و تأثیر آن بر خواص مکانیکی این فولاد آشنا خواهید شد.
معرفی کوتاه فولاد فنر
فولاد فنر (Spring Steel) به گروهی از فولادهای کربنی و آلیاژی گفته میشود که توانایی تحمل تغییر شکلهای مکرر را بدون ایجاد تغییر شکل دائمی دارند. مهمترین ویژگی این فولادها، حد الاستیک بالا است؛ به این معنا که پس از اعمال نیرو، میتوانند به شکل اولیه خود بازگردند.
برای دستیابی به این ویژگی، فولاد فنر علاوه بر داشتن ترکیب شیمیایی مناسب، باید تحت عملیات حرارتی دقیق قرار گیرد. در غیر این صورت، حتی بهترین گریدهای فولاد فنر نیز عملکرد مطلوبی در شرایط کاری سنگین نخواهند داشت.
اهمیت خواص مکانیکی در فولاد فنر
برخلاف بسیاری از فولادهای ساختمانی که تنها استحکام اهمیت دارد، در فولاد فنر مجموعهای از خواص مکانیکی باید به صورت همزمان تأمین شود. مهمترین این خواص عبارتاند از:
- استحکام کششی بالا
- حد تسلیم و حد الاستیک مناسب
- مقاومت عالی در برابر خستگی
- مقاومت سایشی مطلوب
- چقرمگی کافی
- حفظ ابعاد و شکل در بارگذاریهای مکرر
ایجاد تعادل میان این ویژگیها بدون انجام عملیات حرارتی استاندارد تقریباً غیرممکن است. به همین دلیل، عملیات حرارتی بخش جداییناپذیر فرآیند تولید فولادهای فنری محسوب میشود.
نقش عملیات حرارتی در افزایش عملکرد فولاد فنر
هدف اصلی از عملیات حرارتی فولاد فنر، اصلاح ساختار داخلی فولاد و ایجاد تعادل میان سختی، استحکام و انعطافپذیری است. طی این فرآیند، ساختار میکروسکوپی فولاد تغییر میکند و فازهایی ایجاد میشوند که باعث بهبود عملکرد قطعه در شرایط کاری مختلف خواهند شد.
در صورت انجام صحیح عملیات حرارتی، فولاد فنر میتواند:
- تنشهای متناوب را برای مدت طولانی تحمل کند.
- در برابر تغییر شکل دائمی مقاومت بیشتری داشته باشد.
- عمر کاری بالاتری پیدا کند.
- در برابر سایش و ترکخوردگی مقاومتر شود.
- عملکرد پایدارتری در بارگذاریهای دینامیکی داشته باشد.
به همین دلیل تقریباً تمامی فنرهای مورد استفاده در صنایع خودروسازی، ریلی، نفت، گاز، معدن و ماشینآلات صنعتی پس از تولید، تحت عملیات حرارتی کنترلشده قرار میگیرند.
چرا روی فولاد فنر عملیات حرارتی انجام میشود؟
عملیات حرارتی تنها برای افزایش سختی فولاد نیست، بلکه مجموعهای از خواص مهم را بهبود میدهد که هر یک نقش مهمی در عملکرد فنر دارند.
- افزایش استحکام: توانایی تحمل بارهای بیشتر بدون شکست افزایش پیدا میکند.
- افزایش حد الاستیک: فنر پس از اعمال نیرو راحتتر به حالت اولیه خود بازمیگردد.
- افزایش مقاومت به خستگی: تحمل سیکلهای متوالی بارگذاری به شکل قابل توجهی بیشتر میشود.
- کاهش تنشهای داخلی: تنشهای باقیمانده از فرآیند تولید کاهش یافته و احتمال ترک کمتر میشود.
- افزایش مقاومت سایشی: سطح قطعه در برابر سایش و خوردگی مکانیکی مقاومتر خواهد شد.
- بهبود طول عمر فنر: عملکرد پایدارتر باعث افزایش عمر مفید قطعه در شرایط کاری سخت میشود.
- جلوگیری از تغییر شکل دائمی: احتمال خم شدن یا افت عملکرد فنر در طول زمان کاهش پیدا میکند.
مقایسه خواص فولاد فنر قبل و بعد از عملیات حرارتی
| ویژگی | قبل از عملیات حرارتی | بعد از عملیات حرارتی |
| سختی | متوسط | بالا |
| استحکام کششی | متوسط | بسیار بالا |
| انعطافپذیری | مناسب اما کنترلنشده | متعادل و مهندسیشده |
| مقاومت به خستگی | متوسط | بسیار بالا |
| مقاومت سایشی | نسبتاً کم | بالا |
| طول عمر | کمتر | بهمراتب بیشتر |
| پایداری ابعادی | متوسط | بسیار مناسب |

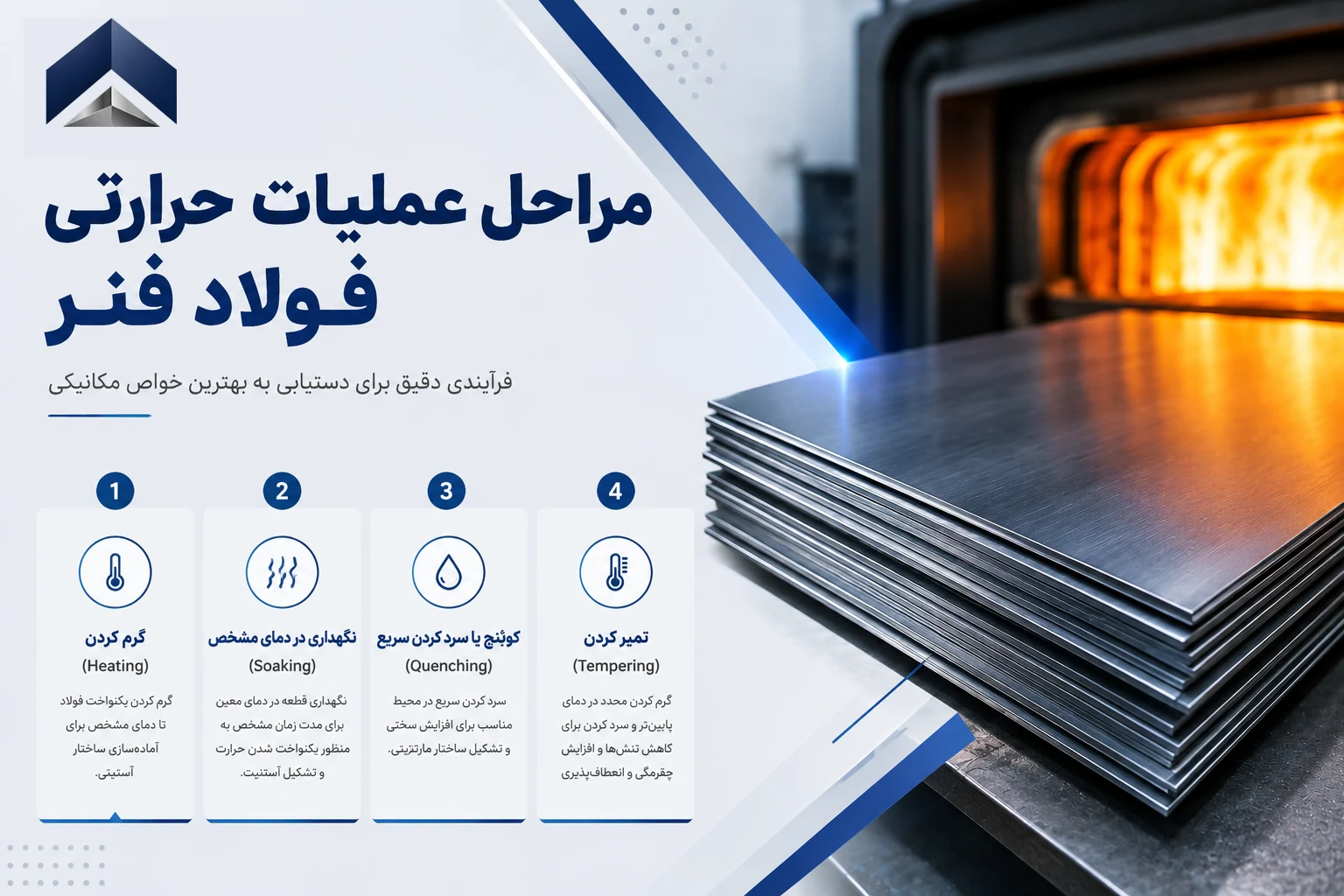

مراحل عملیات حرارتی فولاد فنر
عملیات حرارتی فولاد فنر یک فرآیند چند مرحلهای و کاملاً کنترلشده است که هر مرحله از آن بر خواص نهایی فولاد تأثیر مستقیم دارد. انتخاب صحیح دما، مدت زمان نگهداری و نحوه سرد کردن باعث میشود فولاد به ساختاری برسد که علاوه بر استحکام بالا، از انعطافپذیری و مقاومت به خستگی مناسبی نیز برخوردار باشد.
گرم کردن (Heating)
در نخستین مرحله، فولاد فنر بهآرامی تا دمای مشخصی که متناسب با گرید فولاد تعیین شده است، گرم میشود. هدف از این مرحله، تبدیل ساختار اولیه فولاد به آستنیت و آمادهسازی آن برای انجام عملیات سختکاری است. یکنواخت بودن دمای قطعه در این مرحله اهمیت زیادی دارد و از ایجاد تنشهای حرارتی جلوگیری میکند.
نگهداری در دمای مشخص (Soaking)
پس از رسیدن فولاد به دمای مورد نظر، قطعه برای مدت زمان مشخصی در همان دما نگه داشته میشود. این زمان باعث میشود حرارت بهصورت یکنواخت در تمام ضخامت قطعه نفوذ کرده و ساختار آستنیتی بهطور کامل تشکیل شود. مدت زمان نگهداری باید متناسب با ابعاد و نوع فولاد انتخاب شود.
کوئنچ یا سرد کردن سریع (Quenching)
در این مرحله، فولاد با سرعت بالا در محیطهایی مانند روغن، آب، محلولهای پلیمری یا هوای فشرده سرد میشود. هدف از کوئنچ، تشکیل ساختار مارتنزیتی و افزایش قابل توجه سختی و استحکام فولاد است. انتخاب محیط کوئنچ نقش مهمی در جلوگیری از ترک، تاببرداشتن و ایجاد تنشهای داخلی دارد.
تمپر کردن (Tempering)
پس از عملیات کوئنچ، فولاد معمولاً بسیار سخت اما شکننده است. به همین دلیل در مرحله تمپر، قطعه دوباره تا دمای پایینتری گرم شده و سپس بهآرامی سرد میشود. این فرآیند ضمن کاهش تنشهای داخلی، مقدار مناسبی از چقرمگی و انعطافپذیری را به فولاد بازمیگرداند و آن را برای استفاده در ساخت فنر مناسب میکند.
انواع عملیات حرارتی مورد استفاده برای فولاد فنر
با توجه به نوع فولاد، کاربرد قطعه و خواص مکانیکی مورد نیاز، روشهای مختلفی برای عملیات حرارتی فولاد فنر مورد استفاده قرار میگیرد. هر یک از این روشها ساختار متفاوتی در فولاد ایجاد کرده و ویژگیهای خاصی را بهبود میبخشند.
سختکاری (Hardening)
سختکاری رایجترین فرآیند عملیات حرارتی فولاد فنر است. در این روش، فولاد تا محدوده آستنیتی گرم شده و سپس به سرعت کوئنچ میشود تا ساختار مارتنزیتی تشکیل شود. نتیجه این فرآیند، افزایش چشمگیر سختی، استحکام کششی و مقاومت سایشی فولاد است.
تمپرینگ (Tempering)
تمپرینگ معمولاً بلافاصله پس از سختکاری انجام میشود. هدف این فرآیند کاهش شکنندگی ناشی از کوئنچ و ایجاد تعادل میان سختی و چقرمگی است. تقریباً تمامی فنرهای صنعتی پس از سختکاری تحت عملیات تمپر قرار میگیرند تا عملکرد مطمئنتری داشته باشند.
آنیلینگ (Annealing)
آنیلینگ یا بازپخت با هدف نرم کردن فولاد، کاهش سختی و حذف تنشهای داخلی انجام میشود. این روش معمولاً پیش از ماشینکاری، نورد یا شکلدهی مورد استفاده قرار میگیرد تا فولاد قابلیت加工 و فرمدهی بهتری پیدا کند.
نرماله کردن (Normalizing)
در فرآیند نرماله کردن، فولاد تا دمای مشخصی گرم شده و سپس در هوای آزاد سرد میشود. این عملیات باعث یکنواخت شدن ساختار دانهها، بهبود خواص مکانیکی و افزایش یکنواختی ریزساختار در سراسر قطعه میشود.
آستمپرینگ (Austempering)
آستمپرینگ یکی از روشهای پیشرفته عملیات حرارتی است که در آن فولاد پس از آستنیتی شدن، در حمام نمک با دمای کنترلشده نگهداری میشود تا ساختار بینیتی تشکیل گردد. این روش علاوه بر ایجاد استحکام بالا، مقاومت بسیار خوبی در برابر خستگی و ضربه ایجاد میکند و اعوجاج قطعه را نیز کاهش میدهد.
مارتمپرینگ (Martempering)
مارتمپرینگ فرآیندی است که برای کاهش تنشهای ناشی از کوئنچ و جلوگیری از ترکخوردگی مورد استفاده قرار میگیرد. در این روش، فولاد ابتدا در محیطی با دمای کنترلشده نگهداری شده و سپس تا دمای محیط سرد میشود. نتیجه این فرآیند، یکنواختتر شدن ساختار مارتنزیتی و کاهش احتمال تاببرداشتن قطعه است.
در بسیاری از فولادهای فنری پرکاربرد، انتخاب سیکل عملیات حرارتی به ترکیب شیمیایی گرید بستگی دارد. به عنوان مثال، میلگرد 1.8159 به دلیل وجود عناصر آلیاژی مانند کروم و وانادیوم، پس از سختکاری و تمپرینگ به استحکام و مقاومت خستگی بسیار بالایی دست پیدا میکند و در ساخت فنرهای تحت بارهای سنگین کاربرد گستردهای دارد.
مزایا و معایب عملیات حرارتی فولاد فنر
اجرای صحیح عملیات حرارتی میتواند عملکرد فولاد فنر را به میزان قابل توجهی بهبود دهد، اما در صورتی که این فرآیند با تجهیزات نامناسب یا پارامترهای اشتباه انجام شود، ممکن است باعث کاهش کیفیت قطعه و حتی از کار افتادن آن شود. به همین دلیل، آشنایی با مزایا و محدودیتهای این فرآیند اهمیت زیادی دارد.
مزایای عملیات حرارتی فولاد فنر
افزایش استحکام مکانیکی
عملیات حرارتی باعث افزایش استحکام کششی و حد تسلیم فولاد شده و امکان تحمل بارهای سنگینتر را فراهم میکند.
افزایش مقاومت به خستگی
فنرهایی که تحت سیکلهای صحیح عملیات حرارتی قرار گرفتهاند، در برابر میلیونها بارگذاری متوالی مقاومت بیشتری از خود نشان میدهند.
افزایش مقاومت سایشی
ایجاد ساختارهای سختتر در فولاد موجب کاهش میزان سایش در تماس با سایر قطعات میشود.
افزایش طول عمر قطعه
بهبود خواص مکانیکی باعث میشود فنر مدت زمان بیشتری بدون افت عملکرد مورد استفاده قرار گیرد.
کاهش تنشهای داخلی
فرآیندهایی مانند تمپرینگ تنشهای ایجاد شده در حین تولید یا کوئنچ را کاهش داده و احتمال ترکخوردگی را کم میکنند.
بهبود پایداری ابعادی
اجرای صحیح عملیات حرارتی از تغییر شکل دائمی فنر در حین کار جلوگیری کرده و دقت ابعادی قطعه را حفظ میکند.
معایب عملیات حرارتی فولاد فنر
نیاز به تجهیزات دقیق
کنترل دما، زمان و سرعت سرد شدن به تجهیزات پیشرفته و کورههای استاندارد نیاز دارد.
احتمال ایجاد ترک
در صورت انتخاب نامناسب دمای کوئنچ یا سرعت سرد شدن، احتمال ایجاد ترکهای ریز یا شکست قطعه افزایش مییابد.
اعوجاج و تاببرداشتن
در قطعات بزرگ یا با هندسه پیچیده، عملیات حرارتی ممکن است باعث تغییر شکل یا تاببرداشتن قطعه شود.
افزایش هزینه تولید
استفاده از کورههای صنعتی، تجهیزات کنترلی و انرژی مورد نیاز، هزینه تولید را نسبت به فولاد خام افزایش میدهد.
حساسیت به اجرای فرآیند
حتی اختلاف چند درجهای در دمای عملیات یا چند دقیقه در زمان نگهداری میتواند خواص نهایی فولاد را تحت تأثیر قرار دهد.
چه عواملی بر کیفیت عملیات حرارتی فولاد فنر تأثیر میگذارند؟
کیفیت عملیات حرارتی تنها به نوع فرآیند وابسته نیست و عوامل متعددی در نتیجه نهایی نقش دارند. مهمترین این عوامل عبارتاند از:
- ترکیب شیمیایی فولاد: میزان کربن و عناصر آلیاژی مانند کروم، سیلیسیم، منگنز و وانادیوم رفتار فولاد را در عملیات حرارتی تعیین میکنند.
- دمای آستنیتی شدن: انتخاب دمای مناسب باعث تشکیل ساختار یکنواخت و جلوگیری از رشد بیش از حد دانهها میشود.
- زمان نگهداری در کوره: زمان کم یا بیش از حد، کیفیت ساختار نهایی را کاهش میدهد.
- نوع محیط کوئنچ: استفاده از آب، روغن، پلیمر یا هوا هر کدام نرخ سرد شدن متفاوتی ایجاد میکند و بر سختی و احتمال ترک اثرگذار است.
- سرعت سرد شدن: سرعت نامناسب میتواند منجر به تشکیل ساختارهای ناخواسته یا ایجاد تنشهای داخلی شود.
- دمای تمپرینگ: انتخاب صحیح دمای تمپر، تعادل میان سختی و چقرمگی را برقرار میکند.
- ابعاد و ضخامت قطعه: قطعات ضخیمتر به زمان بیشتری برای انتقال حرارت نیاز دارند و کنترل فرآیند در آنها دشوارتر است.
- دقت تجهیزات و کالیبراسیون کوره: استفاده از تجهیزات استاندارد، یکنواختی دما و تکرارپذیری فرآیند را تضمین میکند.
کاربرد فولاد فنر عملیات حرارتی شده
فولاد فنری که بهدرستی عملیات حرارتی شده باشد، در صنایع مختلفی مورد استفاده قرار میگیرد؛ زیرا علاوه بر استحکام بالا، توانایی تحمل بارهای متناوب و بازگشت به حالت اولیه را دارد.
از مهمترین کاربردهای آن میتوان به موارد زیر اشاره کرد:
- فنرهای سیستم تعلیق خودرو
- فنرهای صنعتی و ماشینآلات
- فنرهای قالبهای صنعتی
- واشرهای فنری
- فنرهای شیرآلات صنعتی
- تجهیزات ریلی
- ماشینآلات معدنی
- ادوات کشاورزی
- تجهیزات نفت، گاز و پتروشیمی
- انواع قطعات تحت بارگذاری سیکلی
در بسیاری از این کاربردها، انتخاب گرید مناسب فولاد اهمیت زیادی دارد. برای مثال، میلگرد 1.7176به دلیل استحکام بالا و قابلیت عملیات حرارتی مناسب، یکی از گزینههای پرکاربرد در تولید قطعات فنری و مکانیکی تحت تنش محسوب میشود.
همچنین در تولید انواع فنرهای تخت، تیغههای فنری و قطعات مقاوم به خمش، استفاده از ورق فنری به دلیل درصد کربن مناسب و قابلیت سختکاری بالا، انتخابی رایج در صنایع مختلف است.
